Diamant- und CBN-Schleifstifte
Schleifstifte in galvanischer Bindung werden nach einem speziell entwickelten Verfahren hergestellt. Sie unterliegen einer ständigen Qualitätskontrolle. Somit kann eine stets gleichbleibende Qualität garantiert werden.
Neben den aufgeführten Formen werden auch Werkzeuge nach Zeichnung in den verschiedensten Formen hergestellt.
Diamant-Schleifstifte der Form 1A1W und Diamant-Innenschleifkörper der Form 1A1 werden zur Bearbeitung vor- und fertiggesintertem Hartmetall und Keramik eingesetzt.
CBN-Schleifstifte der Form 1A1W und Diamant-Innenschleifkörper der Form 1A1 werden zur Bearbeitung von HSS und hochlegierten Stählen über 60 HRc eingesetzt.
Die Schnittgeschwindigkeit bei Diamant- und CBN-Schleifstiften sollte zwischen 10 und 30 m/sek liegen. die Tiefenzustellung sollte pro Doppelhub 0,005 - 0,01 mm betragen.
Diamant- und CBN-Schleifstifte können ohne Kühlung eingesetzt werden, jedoch kann bei Schleifstiften ab 6 mm mit handelsüblichen Kühlmitteln gearbeitet werden.

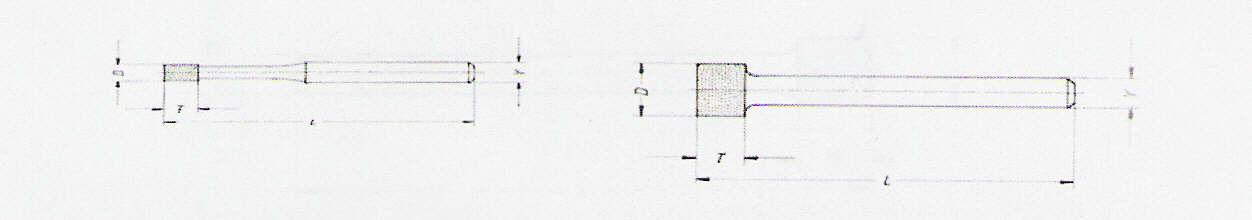

Standardmäßig erhalten Sie Diamant- und CBN-Schleifstifte der Form 1A1W in galvanischer Bindung in folgenden Größen:
|
Durchm. mm (D) |
Höhe mm (T) |
Schaftdurchm. mm (Y) |
Gesamtlänge mm (L) |
| 0,8 | 4,0 | 3,0 | 45 |
| 1,0 | 4,0 | 3,0 | 45 |
| 1,2 | 4,0 | 3,0 | 45 |
| 1,5 | 4,0 | 3,0 | 45 |
| 1,8 | 4,0 | 3,0 | 45 |
| 2,0 | 5,0 | 3,0 | 45 |
| 2,5 | 5,0 | 3,0 | 45 |
| 3,0 | 5,0 | 3,0 | 45 |
| 3,5 | 5,0 | 3,0 | 45 |
| 4,0 | 5,0 | 3,0 | 45 |
| 4,5 | 5,0 | 3,0 | 45 |
| 5,0 | 6,0 | 3,0 | 45 |
| 5,5 | 6,0 | 3,0 | 45 |
| 6,0 | 6,0 | 3,0 | 45 |
| 6,5 | 7,0 | 6,0 | 70 |
| 7,0 | 8,0 | 6,0 | 70 |
| 8,0 | 10,0 | 6,0 | 70 |
| 9,0 | 10,0 | 6,0 | 70 |
| 10,0 | 5,0 | 6,0 | 70 |
| 10,0 | 10,0 | 6,0 | 70 |
| 12,0 | 5,0 | 6,0 | 70 |
| 12,0 | 10,0 | 6,0 | 70 |
| 14,0 | 10,0 | 6,0 | 70 |
| 15,0 | 10,0 | 6,0 | 70 |
| 16,0 | 10,0 | 6,0 | 70 |
| 18,0 | 10,0 | 6,0 | 70 |
| 20,0 | 10,0 | 6,0 | 70 |
